[الاستخدام]:
(1) يمكن أن تنتج أحجام مختلفة من فيلم الجرافيت الموصل الحراري. تتطلب المعدات قبل العملية وبعدها تجميع المعدات المعقولة ، معدل استخدام المعدات هو إنتاج جيد وفعال.
(2) تعتمد المعدات على الحواسيب الدقيقة للتحكم في توزيع جسم الفرن ، والتحكم في درجة الحرارة ، وتسجيل درجة الحرارة ومراقبة بيانات المياه والكهرباء والغاز. استخدام منحنى ارتفاع درجة حرارة عملية البرمجة لارتفاع درجة الحرارة ، ويتم تسجيل درجة حرارة الفرن الفعلية ، لضمان الجودة من بين كل منتجات الفرن ، ويمكن أن تتبع وتتبع إنتاج المنتجات. مراقبة المياه والكهرباء والكهرباء والغاز ، عند حدوث الفشل ، فإنه ينبه في غضون ثانية واحدة ويحمي الجهاز تلقائيًا وفقًا لذلك.
ميزة المنتج

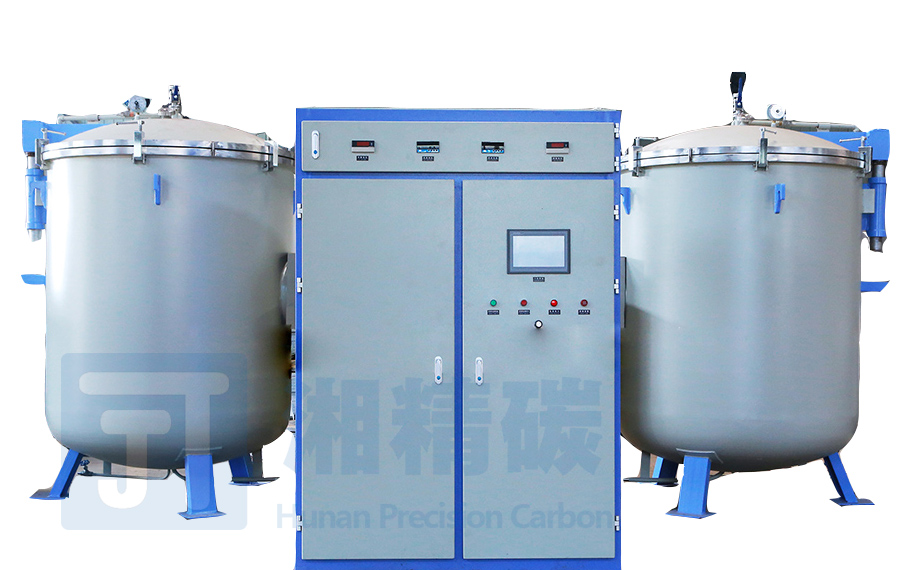

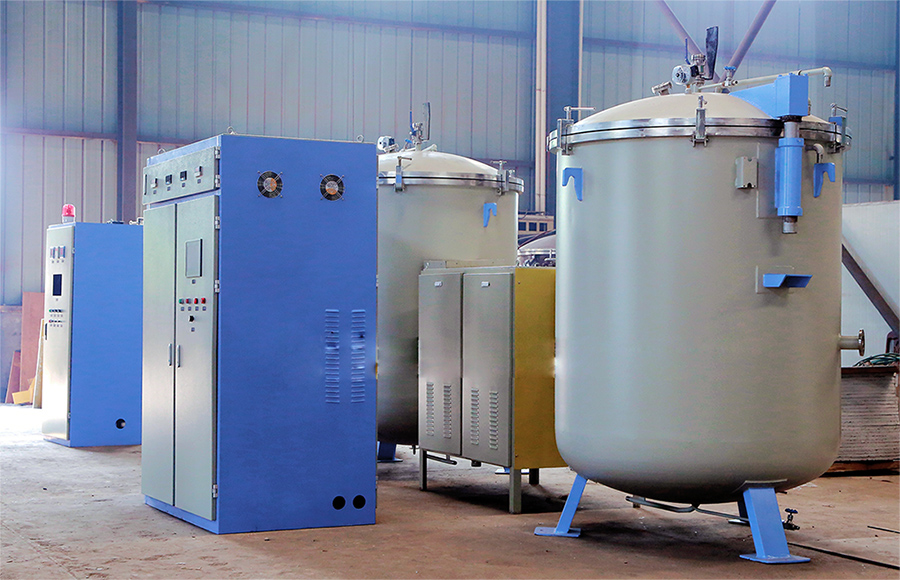

تتألف معدات إنتاج فيلم Graphite Movieيت الحراري بشكل أساسي من فرن الكربنة 1200-1600 و 2800-3000 ℃ فرن درجة حرارة عالية للغاية وجهاز تنقية الغاز الداعمة ، وجهاز ترشيح الغاز ، والتبريد ونظام المياه المتداولة. يمكن أن تنتج أحجام مختلفة من فيلم الجرافيت الموصل الحراري. تتطلب المعدات قبل وبعد العملية تجميع المعدات المعقولة ، ومعدل استخدام المعدات المرتفع ، وارتفاع كفاءة الإنتاج.
تعتمد الجهاز الحواسيب الدقيقة للتحكم في توزيع جسم الفرن ، والتحكم في درجة الحرارة ، وتسجيل درجة الحرارة ومراقبة بيانات المياه والكهرباء والغاز. باستخدام منحنى ارتفاع درجة حرارة عملية البرمجة لارتفاع درجة الحرارة ، ويتم تسجيل درجة حرارة الفرن الفعلية ، لضمان جودة كل فرن المنتجات ، ويمكنها تتبع وتتبع إنتاج المنتجات. المراقبة الشاملة لبيانات المياه والكهرباء والغاز ، عند حدوث الفشل ، سيتم تنبيهه في غضون ثانية واحدة ويحمي الجهاز تلقائيًا وفقًا لذلك.
سمات:
خزانة الطاقة مقنعة غبار مغلقة بالكامل ، وتمنع ألياف الكربون الموصلة وخزانة الغبار الموصلة مع تبريد حرارة تبريد الماء ، لا يوجد تبادل حراري مع الهواء الداخلي ؛
المياه الشاملة PLC والكهرباء والتحكم التلقائي في الغاز والحماية. أدرك التحكم في التسلسل وحماية التعشيق ، والإنذار المبكر ووظائف الإنذار من إمدادات الطاقة ، وجسم الفرن ، ومياه التبريد ، وغاز الواقي والأجهزة الأخرى ؛
يتم تبريده بواسطة نظام تداول المياه النقي المغلق. يتم عرض تدفق المياه لكل ممر مائي على شاشة اللمس. يتم تبريد نظام الدورة الدموية للمياه الأولية بواسطة أنابيب الفولاذ المقاوم للصدأ والماء منزوع الأيونات.
مزود بجهاز تنقية الغاز ، يمكن تقليل محتوى الأكسجين إلى 1ppmv ، درجة حرارة نقطة الندى أقل من -80 درجة.
اعتماد سحب واحد وتصميمين لتحسين إنتاج الإنتاج. هناك نوعان من الفرن ، الأفقي والعمودي ، لتلبية احتياجات المنتج المختلفة
مواصفات المنتج
| نموذج | JT-SML-1.1-D | JT-SML-10-D | JT-SML-35-D | JT-SML-100-D | JT-SML-196-D | JT-SML-340-D |
| حجم فعال (مم) | φ100*150 | φ200*300 | φ300*500 | φ400*800 | φ500*1000 | φ600*1200 |
| （كيلوواط） طاقة إمداد الطاقة متوسطة التردد | 60 | 120 | 160 | 200 | 250 | 400 |
| تردد إمدادات الطاقة intermdeiate （هرتز） | 4000 | 2500 | 2500 | 1500 | 1500 | 1000 |
| أعلى درجة حرارة العمل （℃） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| درجة الفراغ النهائية | 1.2*10-1 | 1.2*10-1 | 1.2*10-1 | 1.2*10-1 | 1.2*10-1 | 1.2*10-1 |
| معدل التدفئة （PZ/H） | 2 | 2 | 2 | 2 | 2 | 2 |
| اختلاف درجة الحرارة في منطقة درجة الحرارة الثابتة （℃） | ± 10 | ± 10 | ± 10 | ± 15 | ± 15 | ± 15 |
| توحيد درجة الحرارة （℃） | ≤ ± 15 ℃ | |||||
| جو العمل | استبدال الفراغ الأرجون ، حماية النيتروجين (الضغط الإيجابي الدقيق) | |||||
| دقة التحكم في درجة الحرارة | ± 1 ℃ | |||||
| قياس درجة الحرارة | القياس البصري بالأشعة تحت الحمراء | |||||
| نطاق قياس درجة الحرارة | 1000-3200 ℃ | |||||
| دقة قياس درجة الحرارة | 0.30 ٪ | |||||
