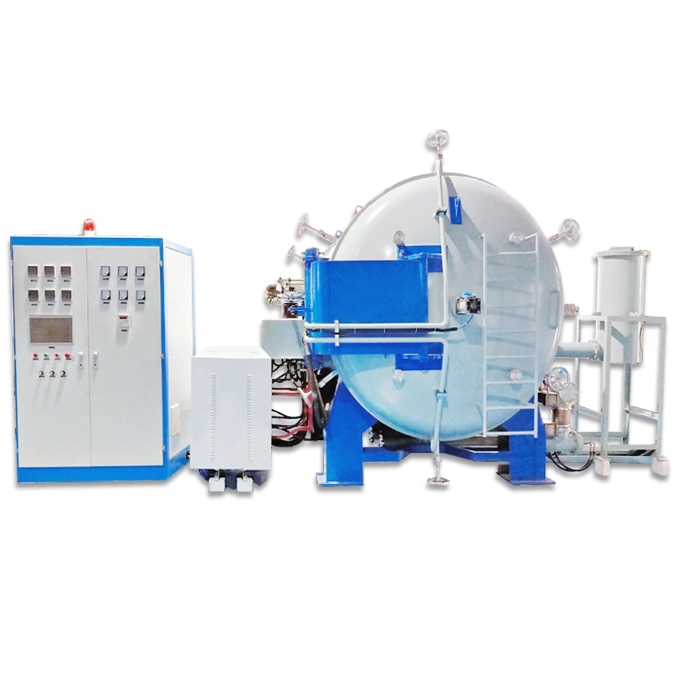

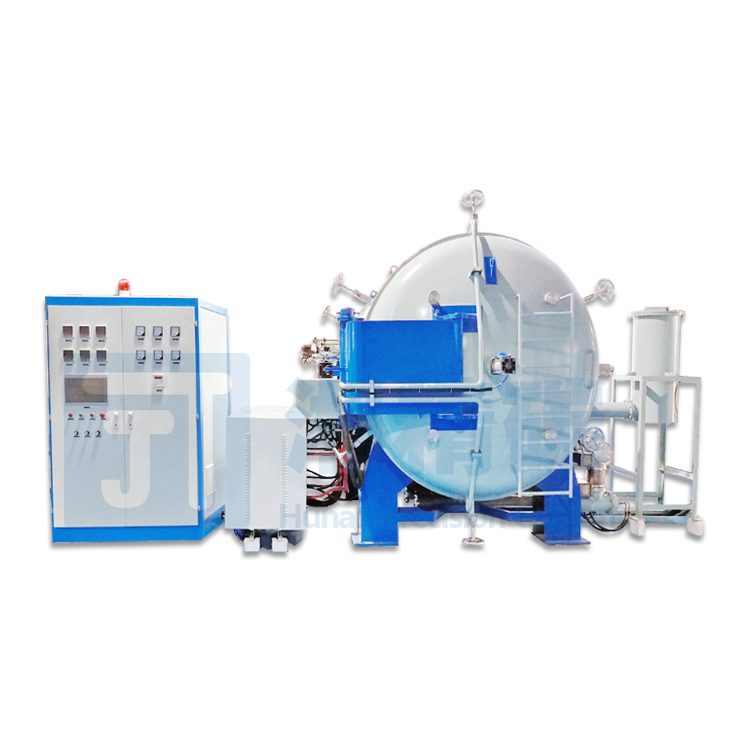

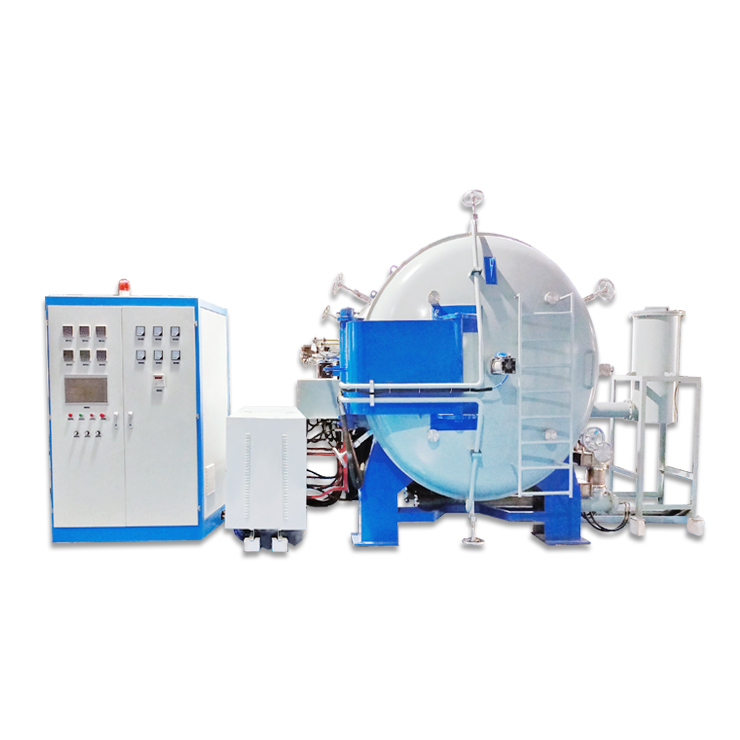

فرن الكربنة فراغ
استخدام فرن كربنة الفراغ:
فرن الكربنة أفقي ، ولكن هناك نوعان
(1) تشبه حزمة الشعيرة هيكل جسم فرن الأكسدة الأفقي ، ولكن بسبب وقت الإقامة القصير ، يتم استخدام العديد من الفرن الطويل لتدفئة التدفئة مع درجات حرارة مختلفة ، ولا تتلامس حزمة الشعيرة مع سطح التدفئة ؛
(2) يمكن اختيار الأسلاك غير المحسوسة أو الأوكسمة من فرن الكربنة ، ولكن إذا لم تكن درجة حرارة الكربنة مرتفعة ، فيمكن تنفيذها أيضًا في فرن حزام النقل.
تم تجهيز كل فرن كربنة مع مدخل الغاز الخامل ومنفذه.
خصائص فرن كربنة الفراغ:
(1) لوحة تسخين الجرافيت لاستخدام نقاء عالية وكثافة عالية ولوحة جرافيت عالية القوة ، ويفضل أن يكون لوحة الجرافيت المتناحية. لأن قوة الانحناء وقوة الضغط هي 2.8 مرة و 3.5 مرة من الجرافيت العادي ، على التوالي.
② تقنية الاتصال بين مزود الطاقة والقطب مهم للغاية. الاتصال ثابت ، ومقاومة الاتصال صغيرة ، ومن الأفضل استخدام مسامير الجرافيت معالجتها خصيصا. يعد تبريد المفصل تقنية أساسية ، ولكنه في كثير من الأحيان عرضة للحوادث ، يجب أن تكون تقنية المعالجة واللحام في مكانها. في الوقت نفسه ، تعد التشغيل الموحد أيضًا أحد العناصر التي تمدد عمر الخدمة. يجب توفير مفتاح ضغط الماء وإنذاره لتبريد الماء.
(3) تم تجهيز طرفي فم الفرن بجهاز ختم متاهة غير متاح ، والنيتروجين المختومة ليس مستقيمًا داخل وخارج. الحفاظ على عملية الضغط الإيجابية. عملية الضغط الإيجابية هي الأفضل بين 9.8-49.0Pa.
(4) يمكن تنظيم درجة حرارة القسم ⅰ و ⅱ و ⅲ من منطقة درجة الحرارة بشكل مستقل لتلبية المتطلبات المختلفة لحزم الخيوط المختلفة على ظروف العملية. انتبه لقياس درجة الحرارة إلى المنظار نظيف وشفاف ، مما يمنع بصرامة تلوث المرآة.
⑤ يجب إعداد نهاية المخرج باستخدام جهاز تبريد ، بحيث يتم تبريد الألياف أقل من 500 ℃ قبل دخول المساحة ، لمنع الأكسدة. لأن ألياف الكربون تبدأ في التأكسد ببطء عند 350 درجة مئوية في الهواء. بالإضافة إلى نظام تبريد الماء ، يمكن أيضًا تبريد جهاز التبريد بواسطة النيتروجين.
تصميم فرن الكربنة ، ليس فقط للحفاظ على تحديد فم نقطة الضغط الداخلي ، ولكن أيضًا للحصول على فم أخذ عينات من الغاز في الفرن ، في أي وقت للكشف عن تكوين الغاز في الفرن ، وخاصة محتوى التتبع الأكسجين.
المعلمات الفنية لفرن ثغرات الفراغ:
نموذج | JT-THL-45-D | JT-THL-128-D | JT-THL-375-D | JT-THL-720-D | JT-THL-1568-D | JT-THL-2560-D | JT-THL-5000-D |
أعلى درجة حرارة التشغيل | 1200 ℃ -1600 ℃ | ||||||
حجم درجة حرارة عالية | 45L | 128L | 375L | 720L | 1568L | 2560L | 5000L |
منطقة درجة حرارة ثابتة شائعة (مم) | 300*300*500 | 400*400*800 | 500*500*1500 | 600*600*2000 | 700*700*3200 | 800*800*4000 | 1000*1000*5000 |
أجواء العمل في الفرن | الفراغ ، الهيدروجين ، النيتروجين ، الغاز الخامل | ||||||
توحيد درجة الحرارة | ≤ ± 10 ℃ | ||||||
قياس درجة الحرارة | قياس درجة الحرارة البصرية بعيدة الأشعة تحت الحمراء | ||||||
نطاق قياس درجة الحرارة | 800 ~ 2400 ℃ أو 0 ~ 2400 ℃ | ||||||
دقة قياس درجة الحرارة | 0.2 ~ 0.75 ٪ | ||||||
دقة التحكم في درجة الحرارة | ± 1 ℃ | ||||||
التحكم في درجة الحرارة | التحكم في البرنامج والتحكم اليدوي | ||||||
معدل التدفئة النهائي | 200 ℃/ min (فرن فارغ ، اعتمادًا على حجم منطقة درجة الحرارة العالية وهيكل الفرن) | ||||||
ضغط الماء | 0.3 | ||||||
وضع التدفئة | مقاومة | ||||||
